EPG-P88
AUDIO MATRIX UNIT
AUDIO MATRIX UNIT 장비는 개별적으로 동작하는 8채널 오디오 입출력 단자와 4채널 입력 단자 (FIRE / EXT1 / EXT2 / REMOTE )로 구성되어 있으며, MAIN CONTROLLER 장비에서 명령 시 특정 오디오 신호로 출력 신호를 절체하는 기능이 있습니다.
Features
(제품의 특징)
우수한 확장성
ERE 장비를 최대 4대까지 연결이 가능하며, 리모트 앰프는 최대 32대까지 연결이 가능합니다.
8 X 8 매트릭스 구조
8×8의 오디오 입력과 출력으로 구성되어 있습니다.
ACTIVE BALANCED 회로 채택
입/출력 회로에 ACTIVE BALANCED 회로를 채택하여 외부 잡음의 유입을 억제하도록 하였습니다.
채널 LED 표시부
각 채널에 입/출력 오디오 신호 감지 회로가 있어 신호 유무를 LED로 표시합니다.

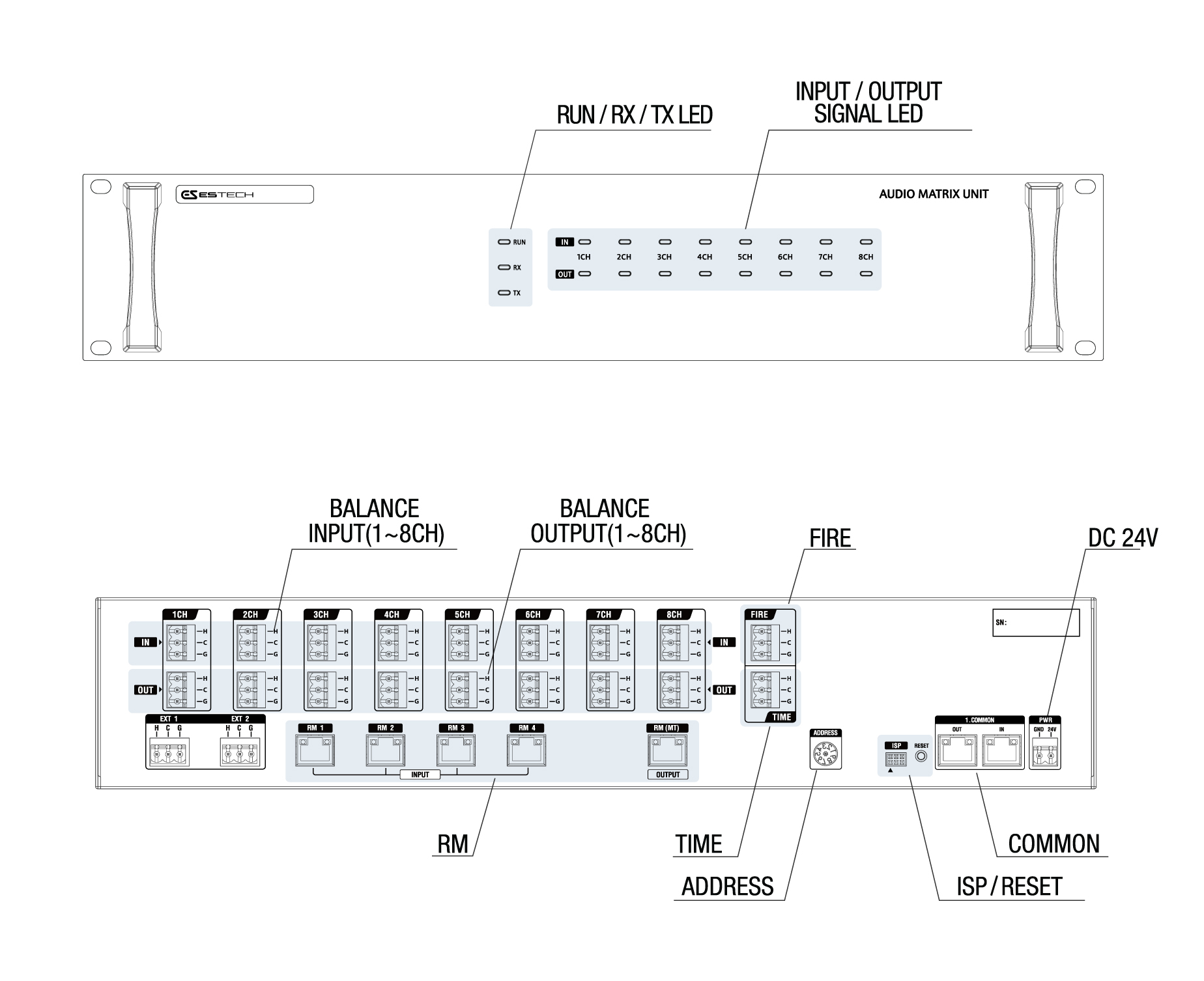

Composition
(제품 구성 요소)
Specifications
(규격 및 성능)
입력 전원
M C U
최대 클럭 주파수
유닛간 통신 방식
최대 확장성
동작 온도
외 형
무 게
DC 24V
SINGLE CHIP MICRO PROCESSOR
14.7456 MHz
19200 bps/비동기 통신/HALF DUPLEX, RS-485
9개
-10℃ ~ +40℃
482(W) × 88(H) × 280(D) mm
4.1 kg
