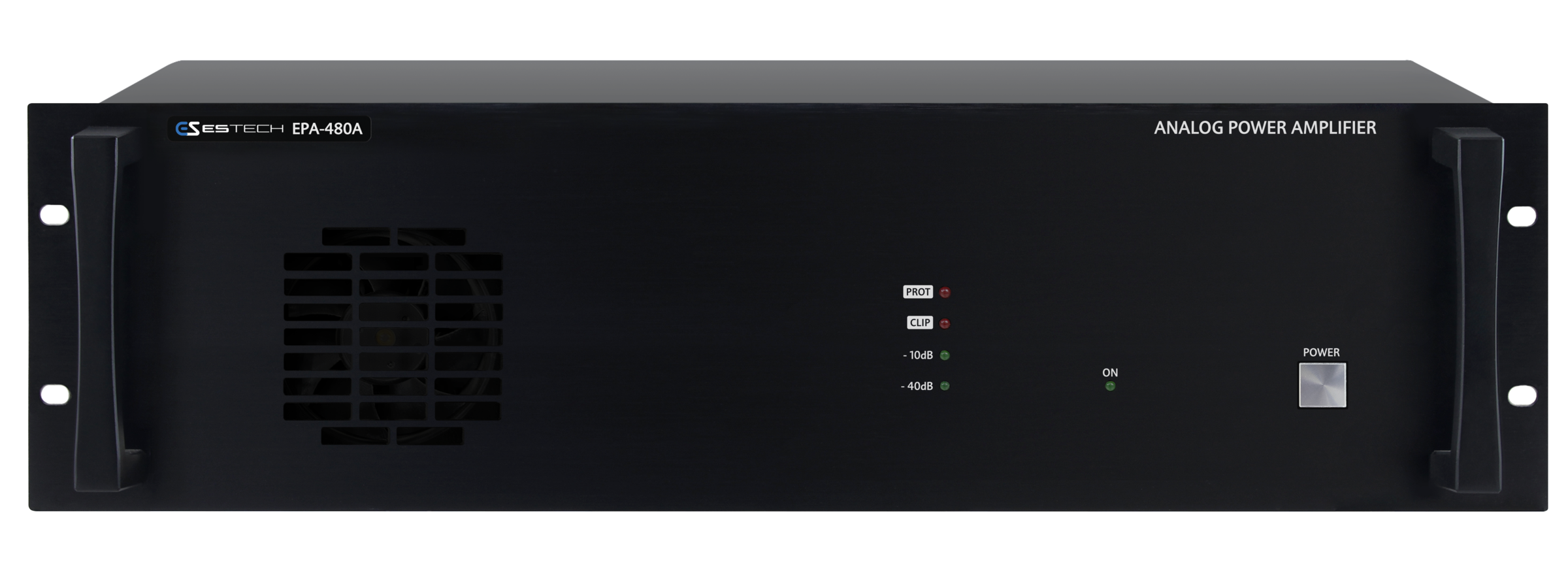

EPA-120A/240A/360A /480A
ANALOG POWER AMPLIFIER
아날로그 증폭 방식과 출력단에 OPT 구조를 갖는 앰프입니다.
Features
(제품의 특징)
저잡음 고출력 회로
95dB 이상의 신호대 잡음비와 정격 출력 시 왜율 1%이하의 성능을 발휘합니다.
보호회로 설계
과부하, 스피커 라인 쇼트, DC전압 보정, 온도 상승 등 다양한 보호 회로 적용
300Hz HPF 채택
300Hz, HIGH PASS FILTER가 내장되어 있습니다.
자동 팬 모터
제품 내부 온도 변화에 따라 팬 모터가 자동으로 동작합니다.

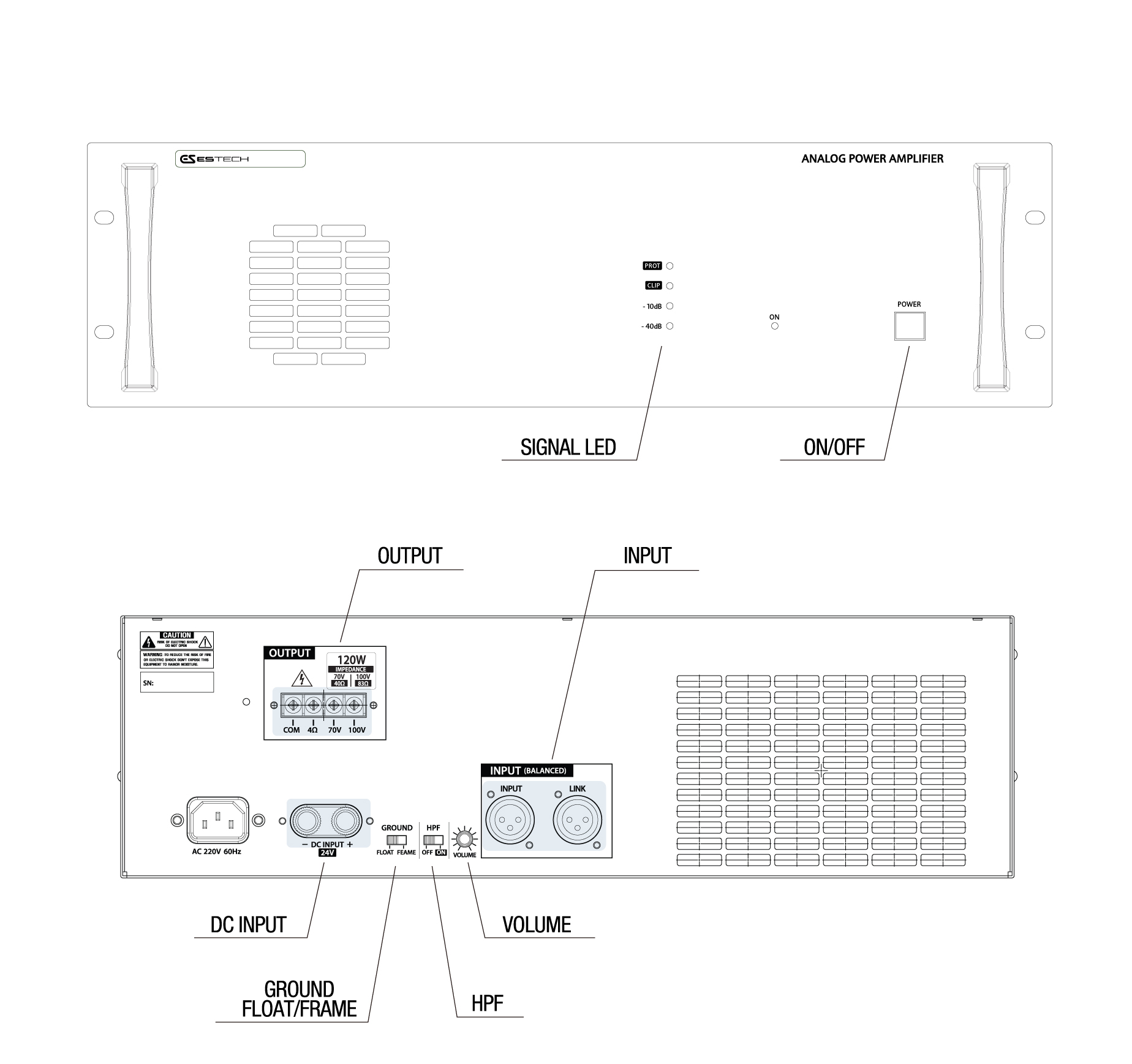

Composition
(제품 구성 요소)
Specifications
(규격 및 성능)
MODEL
정격 출력
임피던스/출력전압
주파수특성 (-3dB)
THD + N (1KHz)
HPF ON (300HZ)
신호대 잡음비
EPA-120A
120W
4Ω/22V
40.8Ω/70V
83.3Ω/100V
60Hz ~ 18KHz
1 % 이하
– 3 dB
95dB 이상
EPA-240A
240W
4Ω/31V
20.4Ω/70V
41.6Ω/100V
60Hz ~ 18KHz
1 % 이하
– 3 dB
95dB 이상
입력감도/ 임피던스
이득 조정
사용 전원
외형
1V / 10 KΩ BALANCED
-12 dB
AC 220V, 60Hz, DC 24V
482(W) X 132(H) X 310(D) mm
소비 전력
중량
119W
14Kg
224W
19Kg
MODEL
정격 출력
임피던스/출력전압
주파수특성 (-3dB)
THD + N (1KHz)
HPF ON (300HZ)
신호대 잡음비
EPA-360A
360W
4Ω/38V
13.6Ω/70V
27.8Ω/100V
60Hz ~ 18KHz
1 % 이하
– 3 dB
95dB 이상
EPA-480A
480W
4Ω/43.8V
10.2Ω/70V
20.8Ω/100V
60Hz ~ 18KHz
1 % 이하
– 3 dB
95dB 이상
입력감도/ 임피던스
이득 조정
사용 전원
외형
1V / 10 KΩ BALANCED
-12 dB
AC 220V, 60Hz, DC 24V
482(W) X 132(H) X 310(D) mm
소비 전력
중량
119W
14Kg
224W
19Kg
MODEL
정격 출력
임피던스/출력전압
EPA-120A
120W
4Ω/22V
40.8Ω/70V
83.3Ω/100V
EPA-240A
240W
4Ω/31V
20.4Ω/70V
41.6Ω/100V
EPA-360A
360W
4Ω/38V
13.6Ω/70V
27.8Ω/100V
EPA-480A
480W
4Ω/43.8V
10.2Ω/70V
20.8Ω/100V
입력감도/ 임피던스
이득 조정
사용 전원
외형
1V / 10 KΩ BALANCED
-12 dB
AC 220V, 60Hz, DC 24V
482(W) X 132(H) X 310(D) mm
소비 전력
중량
119W
14Kg
224W
19Kg
380W
21Kg
520W
22Kg
